LWEB-803 Graphical User Interface

Phần mềm LWEB‑803 là một giao diện đồ họa chuyên nghiệp, chạy trên nền tảng Microsoft Windows, được phát triển nhằm phục vụ việc quản lý và giám sát các hệ thống tự động hóa tòa nhà một cách trực quan và dễ dàng.

Giao diện đồ họa động, trực quan và linh hoạt

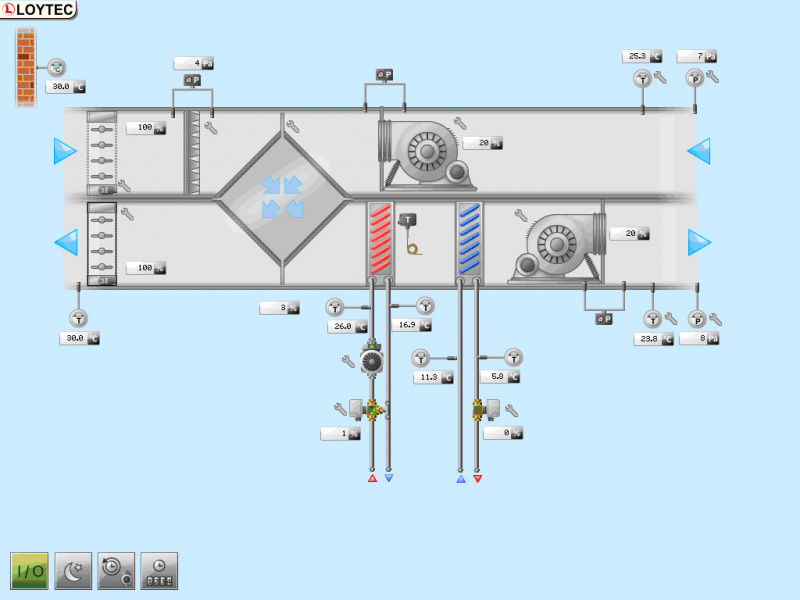

LWEB-803 cho phép người dùng xây dựng và truy cập vào các trang đồ họa động, hiển thị trạng thái hoạt động thời gian thực của toàn bộ hệ thống. Các đối tượng điều khiển đồ họa (graphic control objects) có thể hiển thị thông tin đa dạng dưới dạng:

• Giá trị số hoặc văn bản
• Hình ảnh đồ họa tĩnh hoặc động
• Biểu đồ thanh (bar graphs)
• Xu hướng hoạt động (trends)
• Báo động (alarms)
• Danh sách sự kiện
• Lịch trình điều khiển (schedules)

Việc thiết kế các trang đồ họa này được thực hiện dễ dàng thông qua công cụ miễn phí L-VIS/L-WEB Configurator. Người dùng không cần kiến thức chuyên sâu về HTML hoặc Java vẫn có thể tạo ra những trang quản lý đồ họa chuyên nghiệp.

Công cụ này hỗ trợ hầu hết các định dạng ảnh phổ biến như GIF, JPG, BMP, TIF, PNG, cũng như ảnh vector SVG. Các dữ liệu đồ họa có thể lưu trữ trực tiếp trên thiết bị LOYTEC trong mạng tòa nhà, trên máy chủ lưu trữ hoặc máy chủ web bên thứ ba.

Tương tác với thiết bị qua Web Services

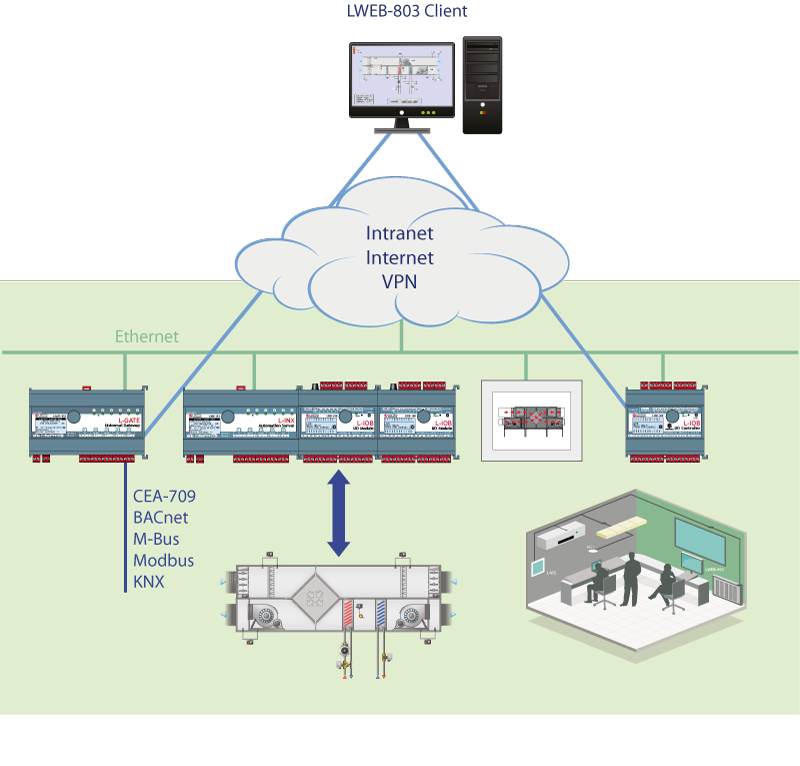

LWEB-803 tương tác với các thiết bị LOYTEC thông qua công nghệ web services (OPC XML-DA, SOAP/XML). Điều này giúp dễ dàng truyền thông qua các thiết bị firewall và router NAT, cho phép triển khai các hệ thống quản lý tự động hóa phân tán thông qua mạng nội bộ (intranet) hoặc mạng internet.

Tốc độ truy cập và điều hướng nhanh chóng

Khi khởi động dự án, LWEB-803 tải toàn bộ nội dung đồ họa về máy tính, giúp việc điều hướng trở nên nhanh chóng và mượt mà kể cả khi tốc độ mạng bị hạn chế. Các cập nhật dự án được thực hiện dễ dàng bằng cách tải lại phiên bản mới nhất từ thiết bị LOYTEC.

Trạm điều khiển ảo thay thế bảng điều khiển vật lý

LWEB‑803 cung cấp khả năng thay thế hoàn toàn bảng điều khiển vật lý truyền thống bằng màn hình điều khiển ảo. Chế độ “Design Mode” cho phép hiển thị giao diện không khung và nền trong suốt, có thể tùy chỉnh kích thước, màu sắc và các yếu tố đồ họa một cách không giới hạn.

Việc lưu trữ giao diện đồ họa trên nhiều thiết bị trong mạng còn giúp tăng khả năng dự phòng và độ tin cậy cho hệ thống.

Chế độ bảo vệ Kiosk Mode

Ở chế độ Kiosk, người dùng chỉ được phép sử dụng duy nhất ứng dụng LWEB-803 trên PC mà không thể truy cập vào màn hình desktop hoặc các ứng dụng khác, đảm bảo tính bảo mật và tránh các rủi ro từ việc thao tác ngoài ý muốn.

Hiển thị đa dạng thông tin từ nhiều thiết bị trên cùng giao diện

LWEB‑803 có khả năng hiển thị đồng thời dữ liệu từ nhiều thiết bị phân tán trên cùng một trang. Tính năng này đặc biệt hữu ích cho các ứng dụng quản lý năng lượng, hiển thị các số liệu đo lường từ nhiều nguồn khác nhau một cách tập trung và rõ ràng.

Hỗ trợ nhiều màn hình và nhiều dự án đồng thời

Thiết bị LOYTEC có thể lưu trữ nhiều dự án LWEB-803 khác nhau, mỗi dự án đều có thể tùy chỉnh độ phân giải để tương thích với các màn hình PC khác nhau. Nhiều máy tính Windows có thể truy cập đồng thời vào các thiết bị LOYTEC, từ đó xây dựng các widget và dashboard theo phong cách và thiết kế tối ưu nhất.

Các tính năng nổi bật của phần mềm LWEB-803:

• Hiển thị trang đồ họa tùy chỉnh với nội dung động
• Tùy chỉnh giao diện đồ họa (khung viền tùy chọn, nền trong suốt)
• Hỗ trợ font chữ vector linh hoạt
• Truy cập các chức năng tự động hóa quan trọng như cảnh báo, lịch trình, xu hướng (AST™)
• Trình bày lịch sử dữ liệu dưới dạng biểu đồ và bảng dữ liệu
• Hiển thị cảnh báo dưới dạng danh sách dễ quản lý
• Liên kết giữa các dự án LWEB-803 phân tán giúp vận hành hệ thống liền mạch
• Thiết kế đồ họa dễ dàng với công cụ L-VIS Configurator
• Cập nhật tự động thông qua kết nối internet
• Truyền thông dễ dàng thông qua firewall và router NAT

Hướng dẫn sử dụng LWEB-803 chi tiết:

LOYTEC cung cấp các hướng dẫn cụ thể để người dùng dễ dàng cấu hình các chức năng nâng cao như:

• Cách tạo bộ lập lịch trình (schedulers – CEA-709)
• Cách tạo lịch bao gồm ngày ngoại lệ (calendar – CEA-709)
• Cách cấu hình email thông báo
• Cách tạo đối tượng xu hướng dữ liệu (trends)

Cách tạo lịch trình (CEA-709) [A001]

Hướng dẫn này mô tả cách cấu hình Bảng điều khiển cảm ứng L-VIS bằng công cụ cấu hình L-VIS Configurator.

Cách tạo lịch bao gồm những ngày ngoại lệ (CEA-709) [A002]

Hướng dẫn này mô tả cách cấu hình Bảng điều khiển cảm ứng L-VIS bằng công cụ cấu hình L-VIS Configurator.

Cách sử dụng cấu hình email [A007]

Hướng dẫn này mô tả cách cấu hình L-INX Automation Server bằng công cụ cấu hình L-INX Configurator.

Cách tạo đối tượng xu hướng [A008]

Hướng dẫn này mô tả cách cấu hình L-INX Automation Server bằng công cụ cấu hình L-INX Configurator.

Cách tạo bộ lập lịch trên thiết bị BACnet [A201]

Hướng dẫn này mô tả cách cấu hình L-INX Automation Server bằng công cụ cấu hình L-INX Configurator.

Cách tạo lịch trên thiết bị BACnet [A202]

Hướng dẫn này mô tả cách cấu hình L-INX Automation Server bằng công cụ cấu hình L-INX Configurator.

Kịch bản khởi động nhanh tạo dự án L-WEB [W001]

Hướng dẫn này mô tả cách tạo dự án L-WEB và cấu hình L-INX Automation Server bằng công cụ cấu hình L-INX Configurator.

Một kịch bản khởi động nhanh tạo cơ sở dữ liệu L-WEB [W002]

Hướng dẫn này mô tả cách tạo cơ sở dữ liệu bằng Máy chủ LWEB và công cụ cấu hình L-INX Configurator trên ví dụ về cách cấu hình Máy chủ tự động hóa L-INX.

L-VIS/L-WEB Configurator – Cách tạo mẫu [V011]

Trình cấu hình L-VIS/L-WEB – Cách tạo mẫu bao gồm các điểm dữ liệu [V012]

Datasheet LWEB-803
