LWEB-900 Integrated Building Management System

Tổng quan về LWEB-900

LWEB-900 là phần mềm quản lý tòa nhà tích hợp (Integrated Building Management Software) của LOYTEC, được thiết kế để kiểm soát, giám sát và vận hành toàn diện hệ thống tự động hóa tòa nhà. Khác với các phần mềm rời rạc truyền thống, LWEB-900 cung cấp một giao diện thống nhất cho toàn bộ vòng đời dự án, từ cài đặt thiết bị, cấu hình hệ thống đến vận hành hàng ngày.

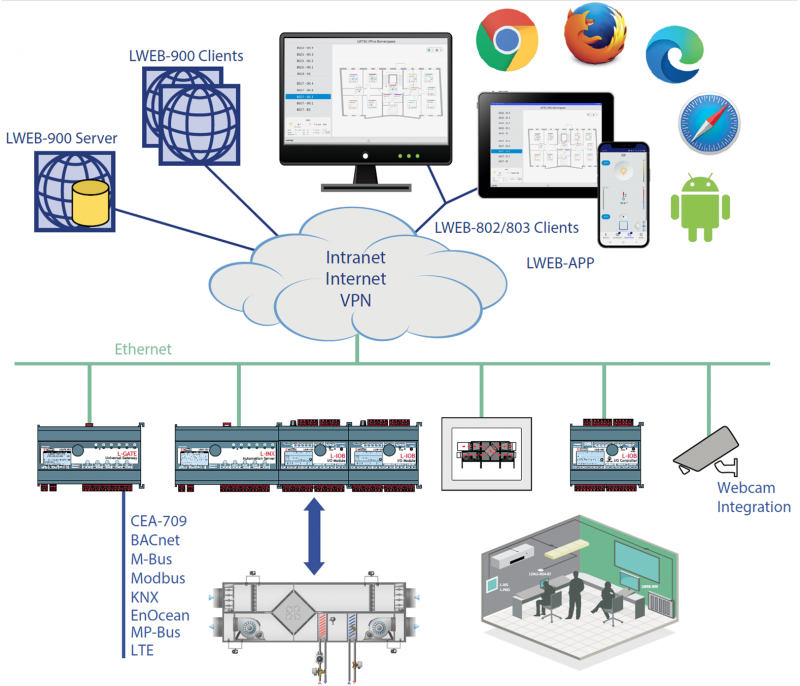

Kiến trúc hệ thống: Mô hình client–server chuẩn công nghiệp

LWEB-900 hoạt động dựa trên kiến trúc client-server, bao gồm:

• LWEB-900 Server: Quản lý cơ sở dữ liệu SQL lưu trữ cấu hình thiết bị, dữ liệu lịch sử, thông số vận hành và quyền truy cập.

• LWEB-900 Client: Giao diện người dùng có thể truy cập từ máy cục bộ hoặc từ xa thông qua Web Services – hỗ trợ vượt firewall, NAT router và kết nối Internet/Intranet.

Sự tách biệt giữa client và server giúp hệ thống mở rộng linh hoạt, hỗ trợ mô hình multi-site, và phù hợp với yêu cầu vận hành phân tán tại các tòa nhà lớn hoặc nhiều khu vực.

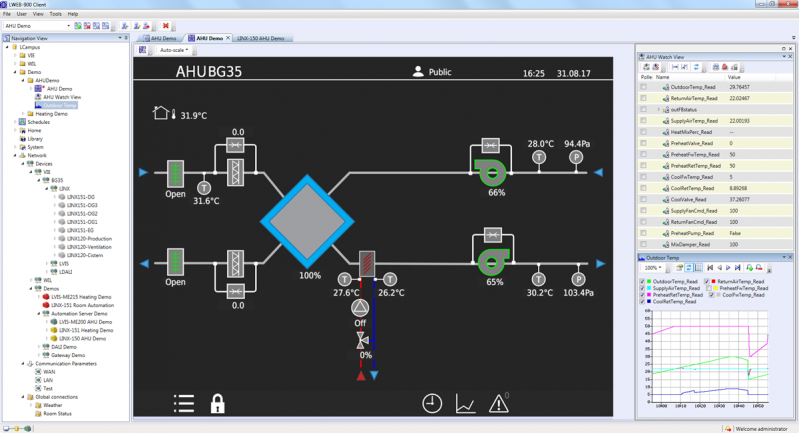

Khả năng hiển thị & vận hành trực quan theo thời gian thực

LWEB-900 hỗ trợ visualization bằng sơ đồ động (graphical view), với các phần tử trực quan mô phỏng trạng thái thật của hệ thống:

• Biểu đồ thanh, số liệu thời gian thực

• Danh sách cảnh báo, lịch biểu, log sự kiện

• Hỗ trợ các định dạng ảnh pixel & vector như SVG, PNG, JPG…

Tất cả đều có thể tùy biến mà không cần kiến thức HTML hay Java.

Quản lý cảnh báo (Alarming) và lịch biểu (Scheduling) linh hoạt

Alarming:

• Tích hợp cảnh báo từ nhiều nguồn: L-INX, L-DALI, L-GATE…

• Cho phép xác nhận, vô hiệu hóa cảnh báo

• Hỗ trợ gửi cảnh báo qua email, kích hoạt hành động nếu không có phản hồi

Scheduling:

• Cho phép thực thi lịch biểu trên server hoặc thiết bị (L-INX, L-IOB…)

• Quản lý dạng cây (tree structure) giúp tối ưu hóa lịch biểu toàn hệ thống

• Giao diện thân thiện tương tự ứng dụng lịch văn phòng

Trending và báo cáo: Dữ liệu chuyên sâu cho vận hành thông minh

Trending:

• Ghi dữ liệu điểm đo từ thiết bị và lưu trữ vào cơ sở dữ liệu trung tâm

• Cho phép tạo log nhanh (ad-hoc), export CSV, biểu đồ linh hoạt

Reporting:

• Tạo báo cáo năng lượng, vận hành theo định kỳ hoặc sự kiện

• Xuất ra định dạng PDF, Excel, Word và gửi qua email tự động

Quản lý thiết bị tập trung và cấu hình linh hoạt

Device Manager:

• Xem trạng thái thiết bị, cập nhật firmware, khôi phục cấu hình

• Tự động sao lưu thiết bị định kỳ

Parameter View:

• Điều chỉnh thông số vận hành theo không gian hoặc chức năng

• Quản lý tập trung thông số của hệ thống HVAC, chiếu sáng, rèm…

Bảo mật & truy cập từ xa

LWEB-900 hỗ trợ:

• VPN tích hợp qua giao thức OpenVPN

• Quản lý người dùng theo ACL – Access Control List

• Đa client: LWEB-900 Client, LWEB-802/803 (trình duyệt), LWEB-APP (Android/iOS)

Khả năng mở rộng và tích hợp

• Hỗ trợ các chuẩn truyền thông: BACnet, KNX, Modbus, DALI, M-Bus, CEA-709

• Scripting với Node.js & Node-RED™ – kết nối cloud, xử lý logic tùy chỉnh

• Tích hợp webcam ONVIF và kết nối dữ liệu camera vào hệ thống

• Multi-site support: Một client truy cập nhiều server tại các địa điểm khác nhau

Tính năng BACnet Operator Workstation (B-OWS)

Phiên bản LWEB-900 2.0 hỗ trợ tiêu chuẩn BACnet Operator Workstation, cho phép:

• Giám sát đối tượng BACnet

• Cấu hình lịch, trend, báo cáo

• Quản lý cảnh báo BACnet toàn diện

Giấy phép (Licensing) và mở rộng

• Bản quyền cơ bản bao gồm 10 thiết bị

• Có thể mở rộng theo gói 10 thiết bị hoặc không giới hạn

• Hỗ trợ tới 5 client LWEB-900 và 20 client Web/APP

Kết luận: LWEB-900 – Cốt lõi của hệ sinh thái tự động hóa LOYTEC

LWEB-900 không chỉ là phần mềm quản lý tòa nhà, mà còn là nền tảng tích hợp toàn diện giúp tối ưu hóa vận hành, giám sát và điều khiển hệ thống tự động hóa tòa nhà theo thời gian thực. Với khả năng mở rộng, tính linh hoạt cao và hỗ trợ các công nghệ truyền thông chuẩn công nghiệp, LWEB-900 là giải pháp lý tưởng cho các tòa nhà thông minh, khu công nghiệp và hệ thống phân tán nhiều địa điểm.

Tính năng LWEB-900

• Displays customized graphical pages with dynamic content
• Multi-browser support (web access)
• Alarming from different sources, and time- and eventbased forwarding via e-mail to several recipients
• Hierarchical organization of calendar and scheduler parameters across multiple devices and within the LWEB‑900 Server
• Presentation of trend data in the form of charts or tables
• Structured representation and efficient adaptation of system and operating parameters (Parameter View)
• Fast and system-wide access to real time data
• Supports Global Connections
• SQL data base server
• Manages multiple users and access rights via ACL
• Reporting module to generate reports from trend logs using templates
• Configuration software for LOYTEC hardware can be directly started within the LWEB‑900 user interface
• Automatic, periodic device backup and easy recovery of the device configuration for a device replacement
• Checks if firmware updates are available (Internet connection required) and displays devices with outdated firmware
• Download of the latest firmware for a defined group of devices
• Uses web services for communication (OPC XML‑DA, SOAP/XML)
• Easy communication across firewalls and NAT routers on the Intranet and Internet
• Import/Export of trend logs and identification keys schema
• BACnet Operator Workstation (B-OWS)
• Watch View allows observing data points in real time
• Integration of Web cams
• Multi-site support
• VPN support
• Scripting
